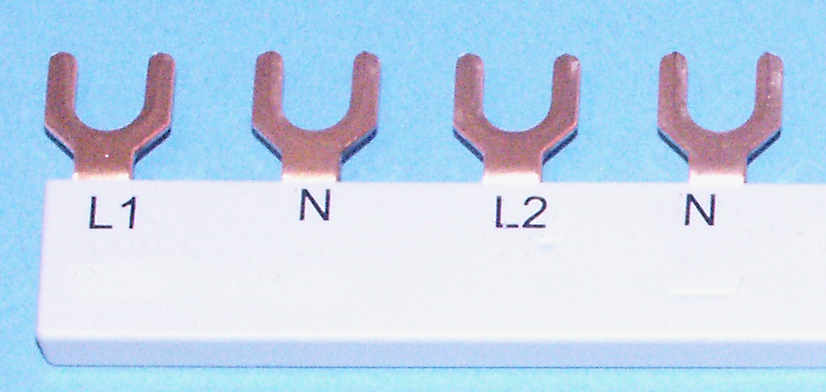

Samleskinne 24modul L1-N-L2-N-L3-N 10mm²

https://www.stansefabrikken.no/web/image/product.template/2644/image_1920?unique=b0ffa33

Faseskinne for modulære 2 polet elementautomater med 2 moduler bredde. Benyttes for 400V TN-S anlegg, med totalt 24 moduler og 10mm² kobbertverrsnitt, CC avstand 17.8mm mellom fasene.

  • etimClass
  • Antall poler
  • Type merkespenning
  • Type strømtilkobling
  • Antall faser
  • Isolert
  • Egnet for antall enheter
  • Tverrsnitt
  • Betinget nominell kortslutningstrøm lq
  • Maks nominell driftsspenning Ue
  • Egnet for enheter med N-leder
  • Egnet for enheter med hjelpekontakt
  • Nominell korttids-strømfasthet lcw
  • Grunnenhet logistikkdata
  • Antall grunnenhet i prisenhet logistikkdata
  • Høyde/diameter (mm) logistikkdata
  • Bredde (mm) logistikkdata
  • Dybde (mm) logistikkdata
  • Lengde (mm) logistikkdata
  • Tolltariffnummer
  • Opprinnelsesland
  • Opprinnelsesregion
  • Vekt (g) logistikkdata
  • Nettovekt (g) logistikkdata

Denne kombinasjonen eksisterer ikke.


Dokumenter:
1604730_FDV.pdf
1604730_Produktark.pdf

Specifications

Antall poler 4
Type merkespenning 4.5 kV
Type strømtilkobling Gaffel
Antall faser 3
Isolert Ja
Egnet for antall enheter 12
Tverrsnitt 10 mm²
Betinget nominell kortslutningstrøm lq 15 kA
Maks nominell driftsspenning Ue 690 V
Egnet for enheter med N-leder Ja
Egnet for enheter med hjelpekontakt Nei
Nominell korttids-strømfasthet lcw 15 kA
Grunnenhet logistikkdata STK
Antall grunnenhet i prisenhet logistikkdata 1.0
Høyde/diameter (mm) logistikkdata 32.0
Bredde (mm) logistikkdata 18.0
Dybde (mm) logistikkdata 428.0
Lengde (mm) logistikkdata 428.0
Opprinnelsesland Tyskland
Vekt (g) logistikkdata 309.0
