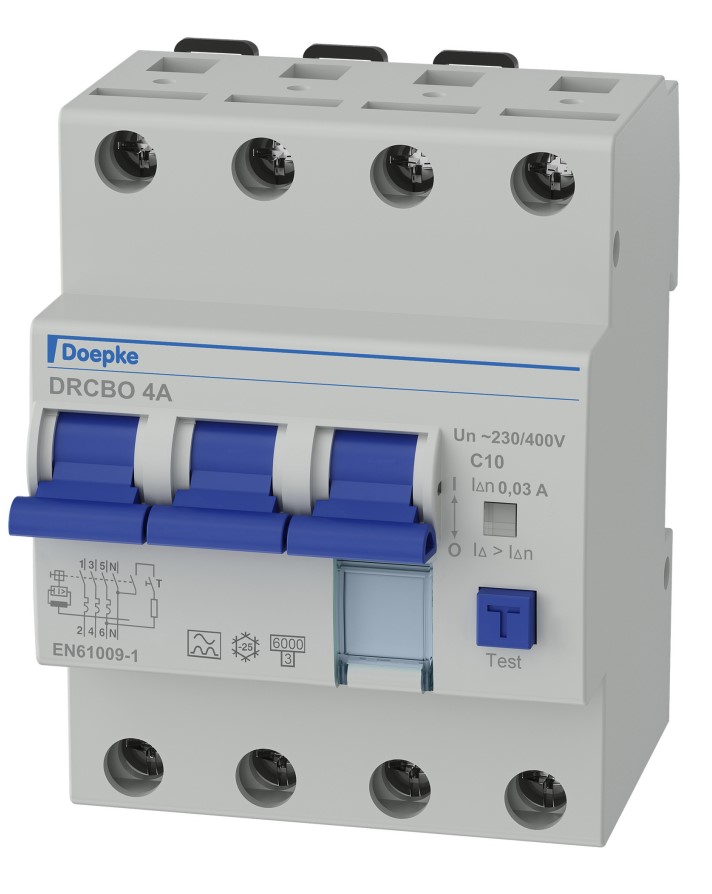

Jordfeilautomat FIC4 10A C 4P 30mA 4M
Jordfeilautomat i serien FIB/FIC/FID med 4 modul DIN-bredde (3+N) med A type beskyttelse i størrelsen 30-100-300mA utløserkarateristikk og 6kA ihht EN61009-1 (2-1) VDE0664-20) Serien leveres i B-C-D karr. Fra 10Amp og opptil 32Amp.Tilkoblingsklemmer med maks 35mm² tverrsnitt, kan også benytte 2 ledere av samme tverrsnitt under samme klemme (makx 35mm². Blått flagg vises ved utløst på jordfeil. funksjonstestknapp i front av bryter. Ved benyttelse i 3fas IT anlegg laskes mellom fase L3 og N for at testknapp skal fungere.
Specifications
etim | |
---|---|
Merkespenning | 400 V |
Merkestrøm | 10 A |
Beskyttelsesklasse IP | IP20 |
Medkoblende nulleder | Ja |
Forurensningsgrad | 2 |
Utløsningskarakteristikk | C |
Poltall (totalt) | 4 |
Antall beskyttede poler | 3 |
Nominell isolasjonspenning Ui | 440 V |
Merkespenningstyrke Uimp | 4 kV |
Spenningstype | AC |
Energibegrensningsklasse | 3 |
Egnet for innfelt montasje | Nei |
Overspenningskategori | 3 |
Bredde i antall modulmellomrom | 4 |
Innbyggingsdybde | 68 mm |
Nominell feilstrøm | 0.03 A |
Lekkasjestrømtype | A |
Støtstrømskapasitet | 0.25 kA |
Frekvens | 50 Hz |
Med forriglingsmekanisme | Nei |
Nominell frakoblingsevne iflg EN 61009 | 6 kA |
Nominell brytekapasitet etter IEC 60947-2 | 6 kA |
Nominell kortslutningskapasitet lcn iflg. EN 61009-1 | 6 kA |
Utkoblingskarakteristikk | Ikke forsinket |
Beskyttelse mot feilutløsing | Nei |
Logistikkdata | |
Grunnenhet logistikkdata | STK |
Antall grunnenhet i prisenhet logistikkdata | 1.0 |
Høyde/diameter (mm) logistikkdata | 75.0 |
Bredde (mm) logistikkdata | 70.0 |
Dybde (mm) logistikkdata | 90.0 |
Vekt (g) logistikkdata | 472.0 |
Opprinnelsesland | Italia |
Høyde/diameter (mm) | 75.0 |
Bredde (mm) | 70.0 |
Dybde (mm) | 90.0 |
Vekt (g) | 472.0 |
Nettovekt (g) | 472.0 |
