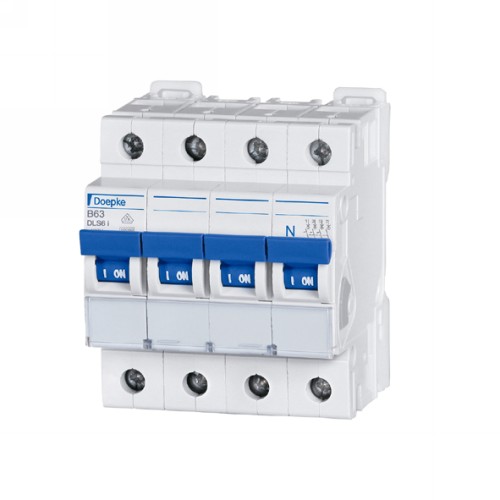

DLS6I Elementautomat 25A - B-karakteristikk, 4-pol

El.nummer : 1615325
Link til EFO-basen
https://www.stansefabrikken.no/web/image/product.template/1583/image_1920?unique=4e65480

Automatsikring DLS6 I B-karakteristikk produsert ihht EN60898 med bryteevne 10kA DLS 6 serien kan leveres i B-C-D-K karakteristikk som 1p-2p-3p-4p. Automatene har samleskinnetilkobling opptil 25mm² på topp og bunn med mulihet for tilkobling av opptil 25mm² Cu ledere. DLS 6 serien kan utstyres med hjelpekontakter, låsemekanisme i AV posisjon, underspenningsrele etc. produsert i termoplast, kan leveres fra 1Amp....63Amp i 1moduls bredde pr.pol.

Logg inn for å se pris og lager

Not Available For Sale

  • etimClass
  • Merkespenning
  • Merkestrøm
  • Beskyttelsesklasse IP
  • Medkoblende nulleder
  • Forurensningsgrad
  • Utløsningskarakteristikk
  • Poltall (totalt)
  • Antall beskyttede poler
  • Nominell isolasjonspenning Ui
  • Merkespenningstyrke Uimp
  • Nominell bryteevne Icn iflg. EN 60898 bei 230 V
  • Nominell bryteevne Icn iflg. EN 60898 bei 400 V
  • Nominell bryteevne Icu iflg. IEC 60947-2 ved 230 V
  • Nominell bryteevne Icu iflg. IEC 60947-2 ved 400 V
  • Spenningstype
  • Energibegrensningsklasse
  • Egnet for innfelt montasje
  • Overspenningskategori
  • Tilleggsinnretning mulig
  • Bredde i antall modulmellomrom
  • Innbyggingsdybde
  • Grunnenhet logistikkdata
  • Antall grunnenhet i prisenhet logistikkdata
  • Høyde/diameter (mm) logistikkdata
  • Bredde (mm) logistikkdata
  • Dybde (mm) logistikkdata
  • Nettovekt (g) logistikkdata
  • Vekt (g) logistikkdata
  • Opprinnelsesland
  • Opprinnelsesregion
  • Lengde (mm) logistikkdata
  • Tolltariffnummer
  • Høyde/diameter (mm)
  • Bredde (mm)
  • Dybde (mm)
  • Vekt (g)
  • Nettovekt (g)

Denne kombinasjonen eksisterer ikke.

Dokumenter:
1615325_FDV.pdf
1615325_Produktark.pdf

Specifications

Merkespenning 400 V
Merkestrøm 25 A
Beskyttelsesklasse IP IP20
Medkoblende nulleder Nei
Forurensningsgrad 2
Utløsningskarakteristikk B
Poltall (totalt) 4
Antall beskyttede poler 4
Nominell isolasjonspenning Ui 2 V
Merkespenningstyrke Uimp 4 kV
Nominell bryteevne Icn iflg. EN 60898 bei 230 V 10 kA
Nominell bryteevne Icn iflg. EN 60898 bei 400 V 10 kA
Nominell bryteevne Icu iflg. IEC 60947-2 ved 230 V 0 kA
Nominell bryteevne Icu iflg. IEC 60947-2 ved 400 V 0 kA
Spenningstype AC/DC
Energibegrensningsklasse 3
Egnet for innfelt montasje Nei
Overspenningskategori 3
Tilleggsinnretning mulig Ja
Bredde i antall modulmellomrom 4
Innbyggingsdybde 68.7 mm
Grunnenhet logistikkdata STK
Antall grunnenhet i prisenhet logistikkdata 1.0
Høyde/diameter (mm) logistikkdata 75.0
Bredde (mm) logistikkdata 70.0
Dybde (mm) logistikkdata 82.0
Vekt (g) logistikkdata 479.0
Opprinnelsesland Tyskland
Høyde/diameter (mm) 75.0
Bredde (mm) 70.0
Dybde (mm) 82.0
Vekt (g) 479.0
Nettovekt (g) 479.0
