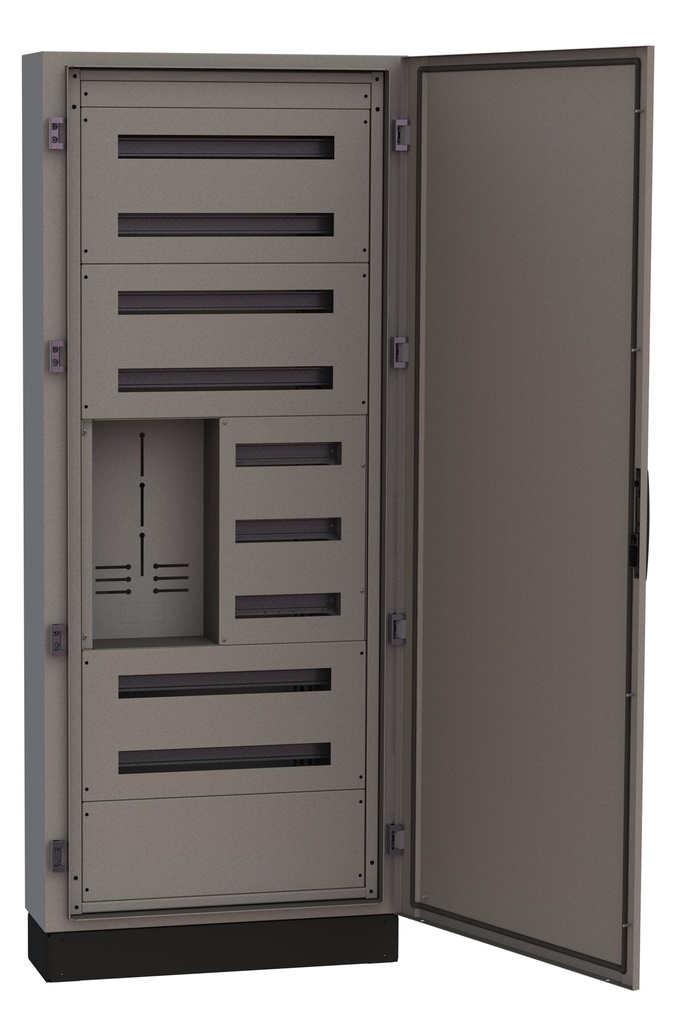

Atlantic+ gulvskap med kwh. felt lav IP55
Modulært oppbygd gulvskap. 6 rader med 24 moduler og 3 rader med 12 moduler i hver rad plassert på høyre side av målerfelt. Om ønskelig kan Atlantic+ serien bygges om til andre løsninger. Skapet leveres med 2stk tette flenser for topp og bunn av skapet, men det kan bestilles separat flens for FL21 utganger, eller flens for utsparrede hull, dekket med tape for installasjonsrør.
Tett dør med 3-punkt låse og dobbel vinge lås. Leveres med 1stk. nøkkel.
Skap kan også leveres med glassdør som tillegg.
Dimensjon HxBxD 1810x730x250mm IP55 IK10 RAL9003
Standard: EN62208 EN61439-1.
Atlantic+ gulvskap leveres i to høyder (1810 og 2110mm høyde) Atlantic serien kan også leveres som veggskap i 5 forskjellige høyder med IP65 beskyttelse. Godkjent opptil 630amp.
Skapserien kan tilpasses etter kundens behov.
Specifications
| etim | |
|---|---|
| Overflatebeskyttelse | Pulverlakkert |
| Farge | Hvit |
| Bredde | 730 mm |
| Høyde | 1810 mm |
| Dybde | 250 mm |
| Med monteringsplate | Ja |
| RAL-nummer | 9003 |
| Slagfasthet | IK10 |
| Beskyttelsesklasse IP | IP55 |
| Beskyttelsesgrad (NEMA) | 5 |
| Kapslingsmateriale | Stål |
| Utvidelsesmulighet | Ja |
| Monteringsmetode | Gulvinstallasjon |
| Antall rader | 9 |
| Type avdekning | Dør |
| Utførelse deksel | Med utsparing |
| Type dør | Enkelt |
| Med lås | Ja |
| Nominell strøm (In) | 630 A |
| Platetykkelse I skap | 1.2 mm |
| Platetykkelse I dør/deksel | 1.2 mm |
| Antall moduler | 180 |
| Antall åpninger for flensplater | 2 |
| Antall kabellinnganger | 2 |
| Funksjonssikkerhet | Uten |
| Isoleringsklasse | I |
| Logistikkdata | |
| Grunnenhet logistikkdata | STK |
| Antall grunnenhet i prisenhet logistikkdata | 1.0 |
| Høyde/diameter (mm) logistikkdata | 1810.0 |
| Bredde (mm) logistikkdata | 730.0 |
| Dybde (mm) logistikkdata | 250.0 |
| Opprinnelsesland | Spania |
| Høyde/diameter (mm) | 1810.0 |
| Bredde (mm) | 730.0 |
| Dybde (mm) | 250.0 |
