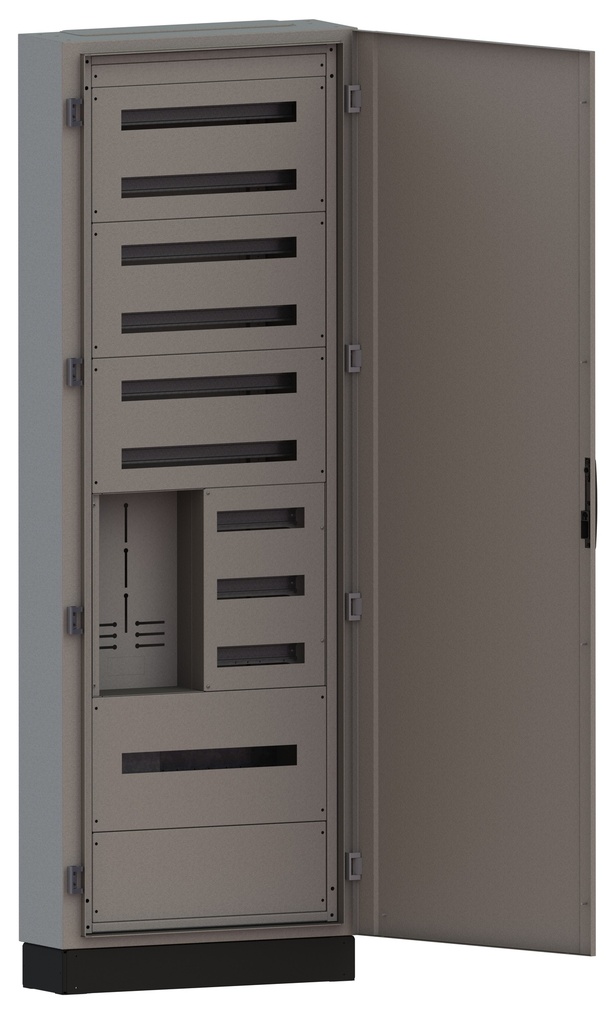

Atlantic+ gulvskap f/effektbryter m/kwh. felt høy IP55

El.nummer : 1724344
Link til EFO-basen
https://www.stansefabrikken.no/web/image/product.template/3856/image_1920?unique=5410c32

Modulært oppbygd gulvskap. 7 rader med 24 moduler og 3 rader med 12 moduler i hver rad plassert på høyre side av målerfelt. Tilpasset for effektbryter (ABB)(XT1-XT3 3 og 4 pol. Om ønskelig kan Atlantic+ serien bygges om til andre løsninger. Skapet leveres med 2stk tette flenser for topp og bunn av skapet, men det kan bestilles separat flens for FL21 utganger, eller flens for utsparrede hull, dekket med tape for installasjonsrør.
Tett dør med 3-punkt låse og dobbel vinge lås. Leveres med 1 stk. nøkkel.
Skap kan også leveres med glassdør som tillegg.
Dimensjon HxBxD 2110x730x250mm IP55 IK10 RAL9003
Standard: EN62208 EN61439-1. Godkjent for 630Amp.
Atlantic+ gulvskap leveres i to høyder (1810 og 2110mm høyde) Atlantic serien kan også leveres som veggskap i 5 forskjellige høyder med IP65 beskyttelse, godkjent opptil 630amp.
Skapserien kan tilpasses etter kundens behov.

  • etimClass
  • Overflatebeskyttelse
  • Farge
  • Bredde
  • Høyde
  • Dybde
  • Med monteringsplate
  • RAL-nummer
  • Slagfasthet
  • Beskyttelsesklasse IP
  • Beskyttelsesgrad (NEMA)
  • Kapslingsmateriale
  • Utvidelsesmulighet
  • Monteringsmetode
  • Antall rader
  • Type avdekning
  • Utførelse deksel
  • Type dør
  • Med lås
  • Nominell strøm (In)
  • Platetykkelse I skap
  • Platetykkelse I dør/deksel
  • Antall moduler
  • Antall åpninger for flensplater
  • Antall kabellinnganger
  • Funksjonssikkerhet
  • Isoleringsklasse
  • Grunnenhet logistikkdata
  • Antall grunnenhet i prisenhet logistikkdata
  • Høyde/diameter (mm) logistikkdata
  • Bredde (mm) logistikkdata
  • Dybde (mm) logistikkdata
  • Lengde (mm) logistikkdata
  • Tolltariffnummer
  • Opprinnelsesland
  • Opprinnelsesregion

Denne kombinasjonen eksisterer ikke.


Dokumenter:
1724344_FDV.pdf
1724344_Produktark.pdf

Specifications

Overflatebeskyttelse Pulverlakkert
Farge Hvit
Bredde 730 mm
Høyde 2110 mm
Dybde 250 mm
Med monteringsplate Ja
RAL-nummer 9003
Slagfasthet IK10
Beskyttelsesklasse IP IP55
Beskyttelsesgrad (NEMA) 5
Kapslingsmateriale Stål
Utvidelsesmulighet Ja
Monteringsmetode Gulvinstallasjon
Antall rader 10
Type avdekning Dør
Utførelse deksel Med utsparing
Type dør Enkelt
Med lås Ja
Nominell strøm (In) 630 A
Platetykkelse I skap 1.2 mm
Platetykkelse I dør/deksel 1.2 mm
Antall moduler 204
Antall åpninger for flensplater 2
Antall kabellinnganger 2
Funksjonssikkerhet Uten
Isoleringsklasse I
Grunnenhet logistikkdata STK
Antall grunnenhet i prisenhet logistikkdata 1.0
Høyde/diameter (mm) logistikkdata 2110.0
Bredde (mm) logistikkdata 730.0
Dybde (mm) logistikkdata 250.0
Lengde (mm) logistikkdata 250.0
Opprinnelsesland Spania
