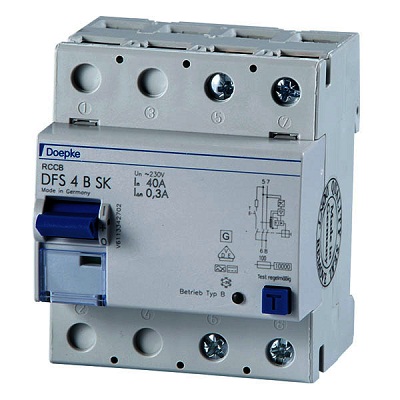

DFS4 Jordfeilbryter 40A - 2-pol, 30mA, type B SK
Jordfeilbryter DFS4-SK 2pol Type B 40Amp 30mA i 4modul DIN-utførelse, som kan benyttes i alle nettsystemer. Type B jordfeilbrytere kan leveres i 2 og 4 pol utførelse fra 16Amp...til 125Amp og er AC-DC sensitive som detekterer alle typer jordfeilstrømmer ( AC, pulserende DC og DC glatte høtfrekvente). Bør alltid benyttes i anlegg som el.bil lading, frekvensomformere, provstrømanlegg, medisinsk utstyr, gruver, solcelleanlegg etc. Ikke retningsavhengig men anbefales input fra topp. Type NK benyttes hvor det er krav om brannbeskyttelse og type SK hvor det ikke er krav til brannbeskyttelse. Serien består av et stort antall varianter og kan også spesial tilpasses. 3kV støtstrømfasthet 10mS tidsforsinkelse på KV varianter og 40mS på selektive varianter. Normer EN62423/ EN60947-2 2006.
Specifications
| etim | |
|---|---|
| Merkespenning | 230 V |
| Merkestrøm | 40 A |
| Antall poler | 2 |
| Beskyttelsesklasse IP | IP20 |
| Monteringsmetode | DIN-skinne |
| Forurensningsgrad | 2 |
| Nominell isolasjonspenning Ui | 400 V |
| Merkespenningstyrke Uimp | 4 kV |
| Tilleggsinnretning mulig | Ja |
| Bredde i antall modulmellomrom | 4 |
| Innbyggingsdybde | 69 mm |
| Nominell feilstrøm | 30 |
| Lekkasjestrømtype | B |
| Selektiv beskyttelse | Nei |
| Korttidsforsinket type | Ja |
| Kortslutningsfasthet (lcw) | 10 kA |
| Støtstrømskapasitet | 3 kA |
| Frekvens | 50 Hz |
| Med forriglingsmekanisme | Nei |
| Logistikkdata | |
| Grunnenhet logistikkdata | STK |
| Antall grunnenhet i prisenhet logistikkdata | 1.0 |
| Høyde/diameter (mm) logistikkdata | 85.0 |
| Bredde (mm) logistikkdata | 36.0 |
| Dybde (mm) logistikkdata | 75.0 |
| Vekt (g) logistikkdata | 398.0 |
| Opprinnelsesland | Tyskland |
| Høyde/diameter (mm) | 85.0 |
| Bredde (mm) | 36.0 |
| Dybde (mm) | 75.0 |
| Vekt (g) | 398.0 |
| Nettovekt (g) | 398.0 |
