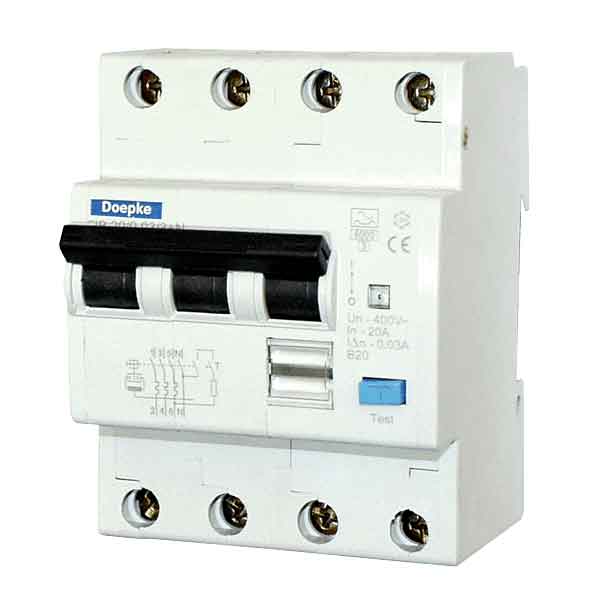

Jordfeilautomat FIC4 20A C 4P 100mA 4M

El.nummer : 1615026
Link til EFO-basen
https://www.stansefabrikken.no/web/image/product.template/1195/image_1920?unique=4e65480

Jordfeilautomat i serien FIB/FIC/FID med 4 modul DIN-bredde (3+N) med A type beskyttelse i størrelsen 30-100-300mA utløserkarateristikk og 6kA ihht EN61009-1 (2-1) VDE0664-20) Serien leveres i B-C-D karr. Fra 10Amp og opptil 32Amp.Tilkoblingsklemmer med maks 35mm² tverrsnitt, kan også benytte 2 ledere av samme tverrsnitt under samme klemme (makx 35mm². Blått flagg vises ved utløst på jordfeil. funksjonstestknapp i front av bryter. Ved benyttelse i 3fas IT anlegg laskes mellom fase L3 og N for at testknapp skal fungere.

Logg inn for å se pris og lager

Not Available For Sale

  • etimClass
  • Merkespenning
  • Merkestrøm
  • Beskyttelsesklasse IP
  • Medkoblende nulleder
  • Forurensningsgrad
  • Utløsningskarakteristikk
  • Poltall (totalt)
  • Antall beskyttede poler
  • Nominell isolasjonspenning Ui
  • Merkespenningstyrke Uimp
  • Spenningstype
  • Energibegrensningsklasse
  • Egnet for innfelt montasje
  • Overspenningskategori
  • Bredde i antall modulmellomrom
  • Innbyggingsdybde
  • Nominell feilstrøm
  • Lekkasjestrømtype
  • Støtstrømskapasitet
  • Frekvens
  • Med forriglingsmekanisme
  • Nominell frakoblingsevne iflg EN 61009
  • Nominell brytekapasitet etter IEC 60947-2
  • Nominell kortslutningskapasitet lcn iflg. EN 61009-1
  • Utkoblingskarakteristikk
  • Beskyttelse mot feilutløsing
  • Grunnenhet logistikkdata
  • Antall grunnenhet i prisenhet logistikkdata
  • Høyde/diameter (mm) logistikkdata
  • Bredde (mm) logistikkdata
  • Dybde (mm) logistikkdata
  • Nettovekt (g) logistikkdata
  • Vekt (g) logistikkdata
  • Opprinnelsesland
  • Opprinnelsesregion
  • Lengde (mm) logistikkdata
  • Tolltariffnummer
  • Høyde/diameter (mm)
  • Bredde (mm)
  • Dybde (mm)
  • Vekt (g)
  • Nettovekt (g)

Denne kombinasjonen eksisterer ikke.

Dokumenter:
1615026_FDV.pdf
1615026_Produktark.pdf

Specifications

Merkespenning 400 V
Merkestrøm 20 A
Beskyttelsesklasse IP IP20
Medkoblende nulleder Ja
Forurensningsgrad 2
Utløsningskarakteristikk C
Poltall (totalt) 4
Antall beskyttede poler 3
Nominell isolasjonspenning Ui 440 V
Merkespenningstyrke Uimp 4 kV
Spenningstype AC
Energibegrensningsklasse 3
Egnet for innfelt montasje Nei
Overspenningskategori 3
Bredde i antall modulmellomrom 4
Innbyggingsdybde 68 mm
Nominell feilstrøm 0.1 A
Lekkasjestrømtype A
Støtstrømskapasitet 0.25 kA
Frekvens 50 Hz
Med forriglingsmekanisme Nei
Nominell frakoblingsevne iflg EN 61009 6 kA
Nominell brytekapasitet etter IEC 60947-2 6 kA
Nominell kortslutningskapasitet lcn iflg. EN 61009-1 6 kA
Utkoblingskarakteristikk Ikke forsinket
Beskyttelse mot feilutløsing Nei
Grunnenhet logistikkdata STK
Antall grunnenhet i prisenhet logistikkdata 1.0
Høyde/diameter (mm) logistikkdata 75.0
Bredde (mm) logistikkdata 70.0
Dybde (mm) logistikkdata 90.0
Vekt (g) logistikkdata 477.0
Opprinnelsesland Italia
Høyde/diameter (mm) 75.0
Bredde (mm) 70.0
Dybde (mm) 90.0
Vekt (g) 477.0
Nettovekt (g) 477.0
